UAV(ドローン)レーザー測量

UAVレーザー測量

 ドローンなどの無人航空機(UAV:Unmanned Aerial Vehicle)の普及に伴い、従来より簡単に測量業務が行えるようになりました。
 UAVに搭載したレーザースキャナーでは、レーザーの照射によって詳細な地形データが取得できるようになります。

UAVレーザースキャナーのメリット
 ①現場作業の大幅な削減
 ②人が立ち入ることができない場所でもデータが取得できる
 ③あらゆる角度から取得データの確認ができる
 ④任意の位置で断面の確認ができる
 ⑤複雑な地形でも計測が可能

測量におけるUAVの活用

3次元データを活用して生産性向上を図るためには、UAVレーザーは必要不可欠です。
例えば樹木に覆われた地形を計測する場合、レーザー光が樹木をかすめていくことで、樹木の表面と地表面の両方のデータを取得することができます。

広範囲を短時間で計測できるUAVレーザー

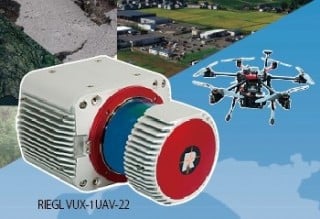

当社はRIEGL社の「VUX-1UAV-22」を採用することで、精度の高いデータを広範囲で取得することができます。
特徴として、UAV特有の制約と飛行特性に関して、重量制限があっても限られたスペースであっても、あらゆる向きに取り付け可能です。
取得されたデータは、内蔵されている1TBのSSDに保存され、統合LAN-TCP/IPインターフェース経由でリアルタイムラインスキャンデータとして出力されます。

「VUX-1UAV-22」の特徴
  • 測定精度10mm
  • 最大1,200,000点/秒の測定レート
  • 小型(227×180×125mm)、軽量(3.6kg)、堅牢設計
  • 360°の広い視野で制限のないデータ収集
  • 最大リターン数15
  • 1,000ft以上の作動飛行高度

用途事例

  • 地形、渓谷のマッピング
  • 建設現場モニタリング

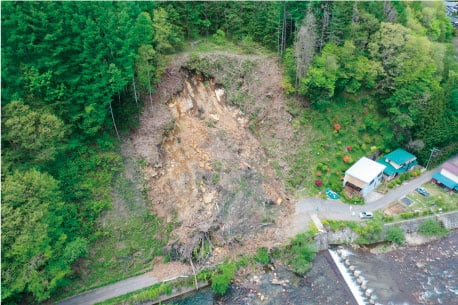

  • 災害現場
  • 農地、森林の計測
  • 送電線、線路、パイプラインの検査
  • 露天掘りでの地形キャプチャ
  • 都市環境調査
  • 考古学、文化遺産のドキュメンテーション
